1. 硬件信息

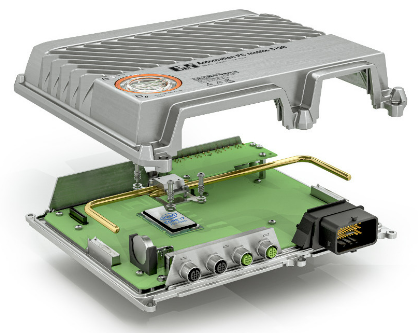

MPC3100(Automation PC 3100 mobile) 官方说明链接：Automation PC 3100 mobile | B&R Industrial Automation (br-automation.com)
2. 接线说明

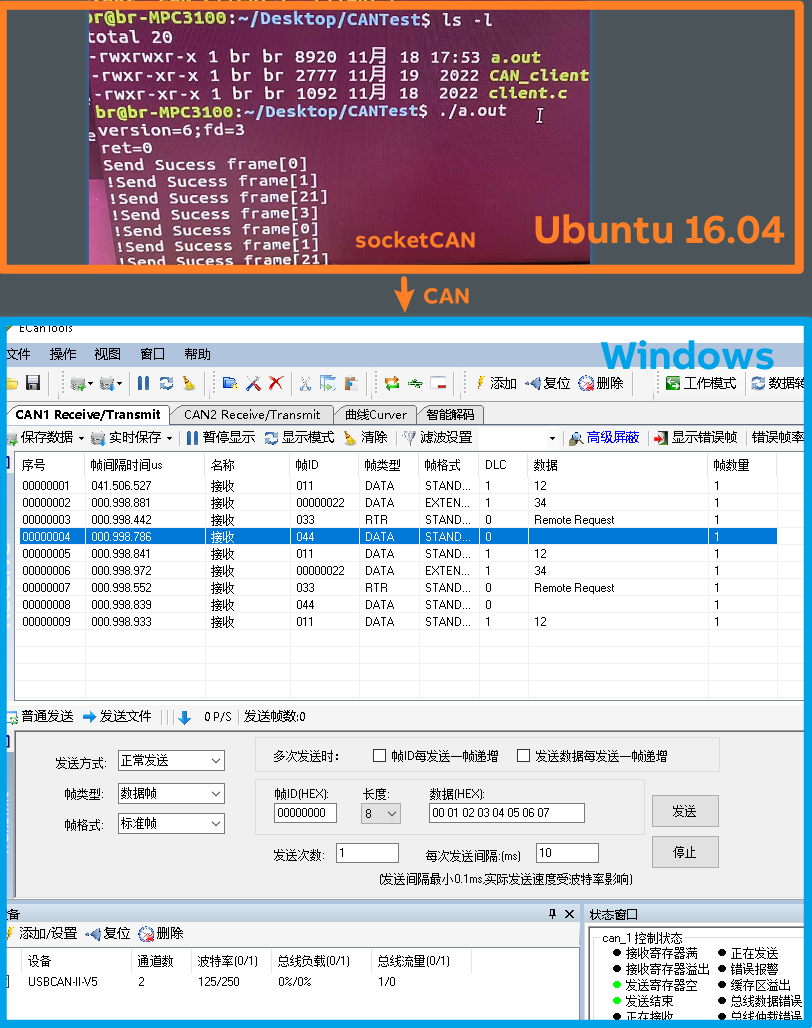

3. 测试验证架构

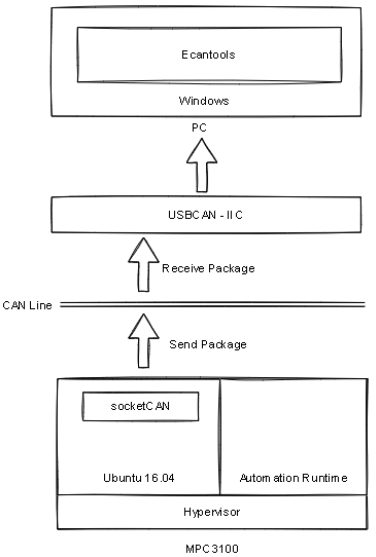

3.1 示意图

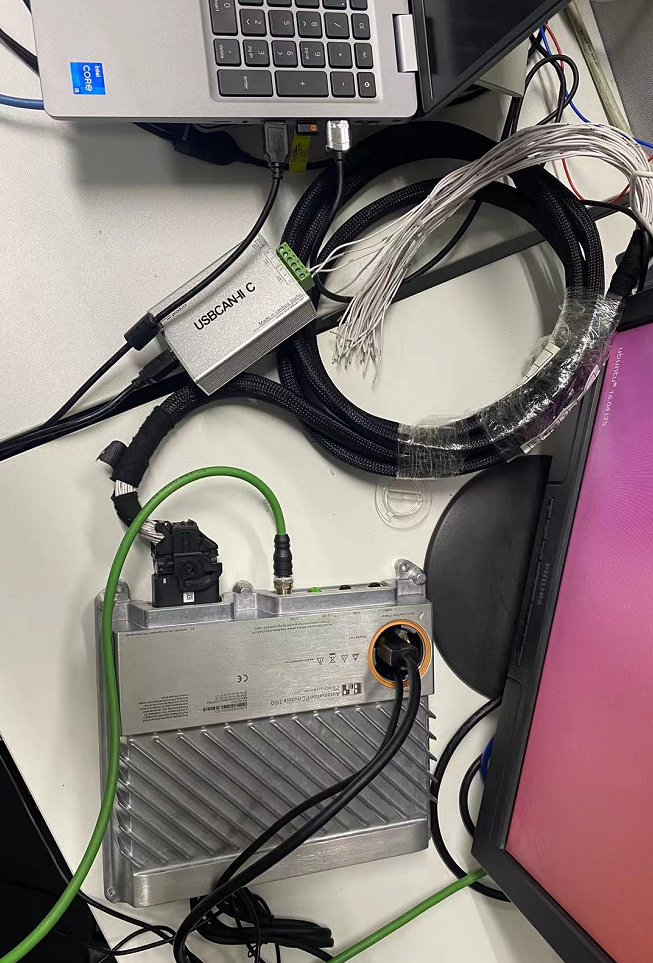

3.2 实际图
4. Linux CAN驱动启用与设置
4.1 Linux下CAN驱动接口说明
•说明文档
oB&R Linux 10 User's manual Version: 1.04 (May 2022)
•SJA1000
oSJA1000驱动已经作为一个模块在Debian标准内核配置。
4.2 确认底层驱动控制器
确定控制器是用于特定的硬件,看到相应的硬件用户手册。模块都是通过ISA总线连接,需要使用内核模块sja1000_isa。内核模块可以查询信息使用以下命令:

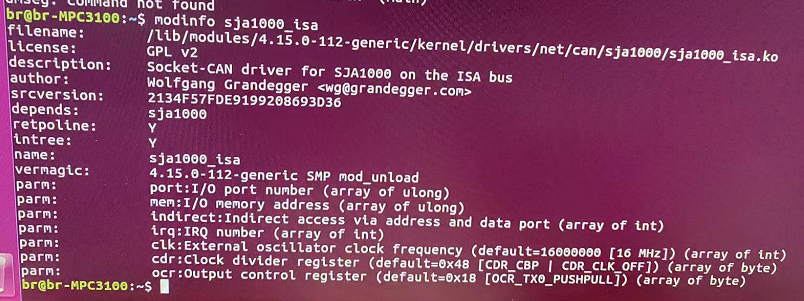

# modinfo sja1000_isa
4.3 加载CAN驱动模块
•加载时驱动都需要特定的参数:
o端口: I / O
oindirect: 间接访问通过地址和数据端口
oirq: irq号
#> modprobe sja1000_isa port=0x384 indirect=1 irq=10

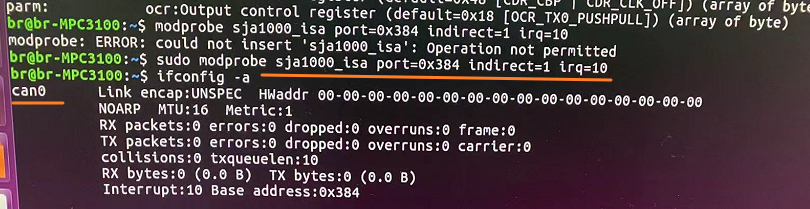

驱动加载成功，则通过 ifconfig -a 可以看到can0口
•下面的命令可以执行这个过程自动化,并使配置永久。这个启动时自动加载模块与相应的参数。（注意这里需要跟随实际Linux发行版调整）
#> echo 'options sja1000_isa port=0x384 indirect=1 irq=10' > /etc/modprobe.d/sja1000.conf
#> echo 'sja1000_isa' > /etc/modules-load.d/sja1000.conf

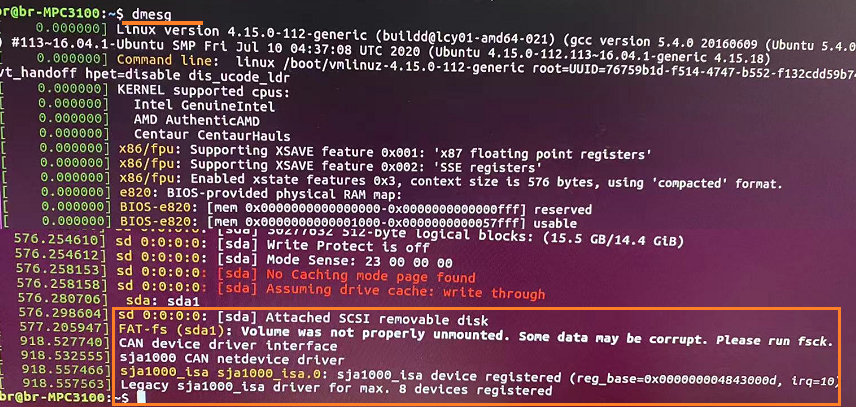

•可以阅读这个或类似的成功加载后的输出模块使用dmesg命令”:
...
[ 47.776948] CAN device driver interface
[ 47.778385] sja1000 CAN netdevice driver
[ 47.779589] sja1000_isa sja1000_isa.0: sja1000_isa device registered (reg_base=0x00000000c021a4d2, irq=10)
[ 47.779610] Legacy sja1000_isa driver for max. 8 devices registered ...
4.4 配置CAN口波特率
•列出所有网络接口。可以接口枚举,即第一个接口应该被称为can0和可以启用如下:
# ip link set can0 up type can bitrate [BITRATE_IN_BIT/S]
•例如
# ip link set can0 up type can bitrate 125000

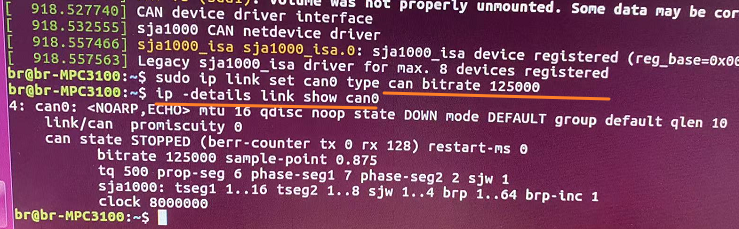

当设置完成后，可以通过下面的命令查询 can0 设备的参数设置： ip -details link show can0
4.5 使能CAN口
当设置完成后，可以使用下面的命令使能 can0 设备
ifconfig can0 up
在设备工作中，可以使用下面的命令来查询工作状态：
ip -details -statistics link show can0
要修改can的参数，必须先取消CAN口使能，否则会提示CAN口正在忙碌中，无法修改参数。
使用下面的命令取消 can0 设备使能： ifconfig can0 down
5. socketCAN调用流程
Socket CAN 对CAN protocol做了封装，对CAN设备的读写变成了类似tcp/ip的读写网络（socket操作）。
5.1 流程
1.创建socket
2.bind将socket绑定can
3.设置选项setsockopt
4.read/write
5.2 C代码
CAN_client.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <net/if.h>
#include <sys/ioctl.h>
#include <sys/socket.h>
#include <linux/can.h>
#include <linux/can/raw.h>
int main()
{
int fd, nbytes;
struct sockaddr_can addr;
struct ifreq ifr;
int ret;
//1. 初始化
struct can_frame frame[4] = {{0}};
fd = socket(PF_CAN, SOCK_RAW, CAN_RAW);//创建套接字
printf("version=6;fd=%d\n", fd);
strcpy(ifr.ifr_name, "can0" );
ioctl(fd, SIOCGIFINDEX, &ifr); //指定 can0 设备
addr.can_family = AF_CAN;
addr.can_ifindex = ifr.ifr_ifindex;
ret = bind(fd, (struct sockaddr *)&addr, sizeof(addr));//将套接字与 can0 绑定
printf("ret=%d\n", ret);
//禁用过滤规则，本进程不接收报文，只负责发送
setsockopt(fd, SOL_CAN_RAW, CAN_RAW_FILTER, NULL, 0);
//报文1：数据帧：标准帧、ID=0x11;
frame[0].can_id = 0x11;
frame[0]. can_dlc = 1;
frame[0].data[0] = 0x12;
//报文2：数据帧：扩展帧、ID=0x22
frame[1].can_id = 0x22 | CAN_EFF_FLAG;
frame[1]. can_dlc = 1;
frame[1].data[0] = 0x34;
//报文3：远程帧：ID=0x33;
frame[2].can_id = 0x33 | CAN_RTR_FLAG;
//报文4：错误帧：ID=0x44;
frame[3].can_id = 0x44 | CAN_ERR_FLAG;
//循环发送两个报文
while(1)
{
nbytes = write(fd, &frame[0], sizeof(frame[0])); //发送 frame[0]
if(nbytes != sizeof(frame[0]))
{
printf("Send Error frame[0]\n!");
break; //发送错误，退出
}else{
printf("Send Sucess frame[0]\n!");
}
sleep(1);
nbytes = write(fd, &frame[1], sizeof(frame[1])); //发送 frame[1]
if(nbytes != sizeof(frame[1]))
{
printf("Send Error frame[1]\n!");
break;
}else{
printf("Send Sucess frame[1]\n!");
}
sleep(1);
nbytes = write(fd, &frame[2], sizeof(frame[2])); //发送 frame[1]
if(nbytes != sizeof(frame[2]))
{
printf("Send Error frame[2]\n!");
}else{
printf("Send Sucess frame[21]\n!");
}
sleep(1);
nbytes = write(fd, &frame[3], sizeof(frame[3])); //发送 frame[1]
if(nbytes != sizeof(frame[3]))
{
printf("Send Error frame[3]\n!");
break;
}else{
printf("Send Sucess frame[3]\n!");
}
sleep(1);
}
close(fd);
return 0;
}
5.3 编译与执行
# chmod +x *
# cc CAN_client.c
# ./a.out
5.4 CAN分析仪读取

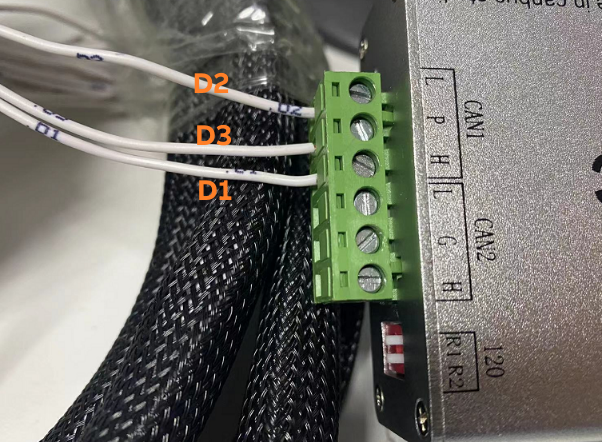

5.4.1 接线

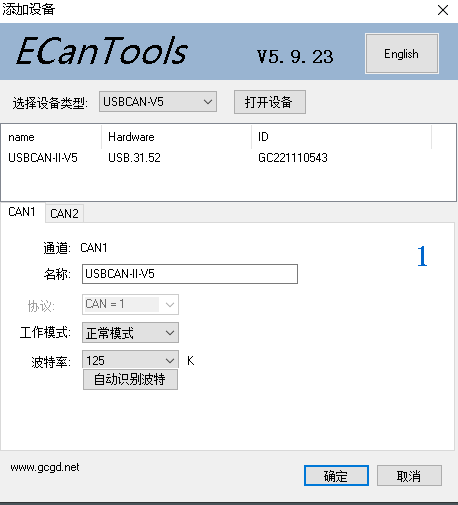

5.4.2 软件设置
注意，波特率为在Ubuntu上设置的波特率参数
5.4.3 效果
5.5 补充信息
“can-utils”包可以用来测试接口,可以为例。这可以从Debian软件包档案下载并安装:
# apt update
# apt install can-utils
•candump可以用来从接口,读取cansend传输和cangen把生成的消息。有关详细信息,请参见相应的手册页。
•模块可以使用Linux SocketCAN驱动程序的实现。
•有关使用的更多细节,请参阅官方文档(https://www.kernel.org/doc/html/latest/networking/can.html)。
6. CAN驱动在Ubuntu 16.04上开机自动配置加载
6.1 Shell脚本 addCAN.sh
#!/bin/sh
sudo modprobe sja1000_isa port=0x384 indirect=1 irq=10
sudo ip link set can0 up type can bitrate 125000
sudo ifconfig can0 up
6.2 初始化配置添加方式
参考链接：https://blog.csdn.net/chd_sun/article/details/121724458
1. 首先获得 addCAN.sh的权限 #chmod +x *
2. 将addCAN.sh copy到/etc/init.d文件夹下
3. 切换到etc/init.d文件夹下 cd /etc/init.d
4. 将脚本添加到启动脚本中去 #sudo update-rc.d addCAN.sh defaults 90
90是你设置的启动序号，号码越大执行越晚
5. 如果想要移除脚本 #sudo update-rc.d -f addCAN.sh remove
