1. 简介

B&R Hypervisor使得在B&R PC上平行运行B&R Automation Runtime与Windows或Linux成为可能。每个操作系统都直接和专门在分配给它的硬件上运行。Hypervisor的所有配置都在Automation Studio中完成。

本文件的目的是为B&R Hypervisor的安装提供分步指南，以Win-dows作为GPOS。假设用户具有B&R系统和Automation Studio的基本知识。

如需全面了解B&R Hypervisor的细节和理论，请参考AS帮助中的以下位置：实时操作系统→目标系统→目标系统-SG4→B&R Hypervisor



2. 先决条件

在你开始安装Hypervisor之前，请确认你使用的是支持的硬件/软件，并且你有必要的附件可以使用。



2.1 所需软件

B&R Hypervisor可从以下Automation Studio / Automation Runtime版本开始使用



2.2 所需硬件

•需要硬件固件升级至2.0.0.0或更新的版本

•支持BIOS/CSM的x86架构

o每个配置的操作系统必须至少有一个逻辑CPU可用

o内存：4GB（技术上2GB即可，但强烈建议4GB）



2.3 GPOS

GPOS是通用操作系统的缩写。GPOS（Windows或Linux）与ARembedded并行运行。在安装Hypervisor之前，GPOS必须已经安装在目标系统上。

支持的GPOS

•B&R (Debian) Linux 9 64bit (legacy boot)

•B&R (Debian) Linux 9 64bit (UEFI boot). 支持AS4.7及以上版本。

•B&R (Debian) Linux 10, 64-bit (UEFI boot)

本安装指南是为Windows作为GPOS的情况而设计的。如果您需要Linux作为GPOS的安装指南，请联系B&R支持团队。



2.4 必要的配件

•USB大容量存储设备（注意，所有现有内容将被覆盖！）

•USB键盘

•如果你的电脑总共只有2个USB端口，一个USB集线器是有帮助的（例如PC2100/PC2200）



2.5 硬件的具体要求

查看附录 A.



3. 安装Hypervisor的步骤

3.1 更新BIOS（如有必要）

如果你的MTCX版本不足，那么它将在安装Hypervisor时被更新。相反，如果你的 BIOS 版本不足，那么你必须手动更新它。

1. 根据下面的图表确定你的电脑所需的最低BIOS版本。该信息也可以在帮助中找到，路径如下：

Real-time operating system → Target systems → Target systems – SG4 → B&R Hypervisor → Configuration and installation → Preparations for installation





2. 确定在你的电脑上进入BIOS需要什么按键。请参考下面的图表。



3. 打开PC的电源。在 PC 启动时，反复按步骤 2 中确定的键，以进入 BIOS。



4. 除 PC2100 外，所有 PC 都可以在 BIOS 的主页上查看 BIOS 版本，不需要用户额外输入。如果是 PC2100，在主页上必须点击 "System Information"（系统信息）的回车键，然后就可以看到 BIOS 版本。

如果你的 BIOS 版本低于步骤 1 中确定的所需 BIOS 版本，那么在安装 Hypervisor 之前需要对其进行更新。如果您的 BIOS 版本已经足够，请跳到第 3.2 节。



5. BIOS升级文件和执行BIOS升级的步骤可以在B&R网站上找到 ([www.br-automation.com](http://www.br-automation.com/)). 单击 "下载 "选项卡，然后指定你的PC系列。例如，对于PPC2100。

你可能需要在下载结果的底部点击 "Load more"（加载更多），以找到BIOS和用户手册。然后BIOS就会出现在列表中。

该手册将在文档部分找到

更新BIOS的步骤包括在"PC User's Manual"中。请参考 "软件 "一章并更新BIOS。



6.在BIOS更新完成后，重复步骤2和3，回到BIOS，为3.2节做准备。



3.2 配置BIOS

此时，你应该还在你的PC的BIOS中。如果不是，请重复第3.1节的步骤2和3，进入BIOS。然后

1.通过按 "F9 "和 "Enter "恢复BIOS默认值。

2.浏览附录 A或 AS 帮助中的以下位置，以确定 Hypervisor 所需的 PC 的 BIOS 设置。

Real-time operating system → Target systems → Target systems – SG4 → B&R Hypervisor → Configuration and in- stallation → Preparations for installation

3.在BIOS中进行必要的修改

4.按 "F10 "保存更改并退出BIOS。等待电脑重新启动进入Linux。



3.3 安装B&R安装包（仅对非B&R Linux映像有要求）

如果您已经安装了一个通用的Debian 10镜像（而不是贝加莱出厂时安装的B&R Linux 10镜像），那么此时您需要安装几个安装包以使通用镜像与B&R镜像等同。如果你已经在使用B&R Linux 10，那么跳到第3.4节。

下面是所需安装包的完整列表。

•First Config: 包含B&R First Config程序，用于在第一次启动时自动配置。

•Service Tool: 包含B&R服务工具程序，可轻松配置常见任务。

•Touch Screen: 包含B&R触摸屏程序，用于设置和校准电阻式和电容式触摸屏。

•Touch Click: 包含B&R Touch Click程序。

•MTCX driver: 包含B&R MTCX驱动程序，用于与B&R设备上的MTCX进行通信。

•ADI Library: 包含B&R ADI库。

•Display Brightness: 包含B&R显示器亮度控制。

•License Viewer: 包含B&R License Viewer程序。

•UPS Daemon: 包含B&R UPS服务。

•UPS Control: 包含B&R UPS管理程序。

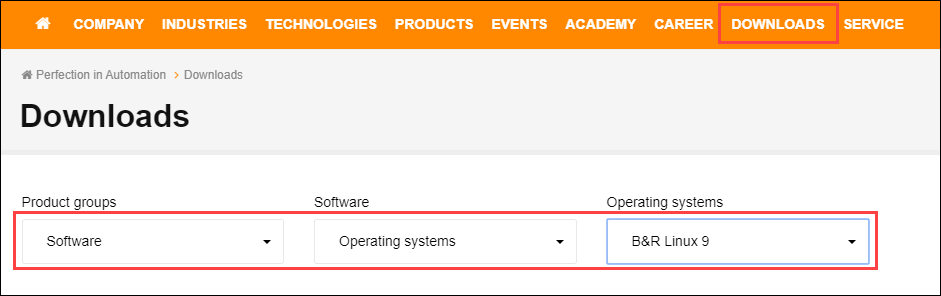

安装包可以在B&R网站（[www.br-automation.com](http://www.br-automation.com/)）上通过下载标签和以下下载过滤器找到。

一旦你下载了安装包，把它们复制到Linux电脑上，通过GDebi软件包安装程序进行安装。



3.4 缩小Linux卷（如果在Linux安装时没有做）。

Linux卷的大小需要减少，以便为ARembedded提供空间。可以使用各种工具来调整Linux分区。下面的步骤将使用GParted Live，通过Rufus安装在一个USB驱动器上。

GParted Live是可以调整Linux分区大小的工具。Rufus工具被用来创建一个可启动的USB驱动器，并安装GParted Live ISO。

如果你喜欢不涉及Rufus的另一种安装GParted Live的方法，请参考以下链接中描述的方法，然后跳到步骤7：http://gparted.sourceforge.net/liveusb.php

1.导航至：https://gparted.sourceforge.io/download.php

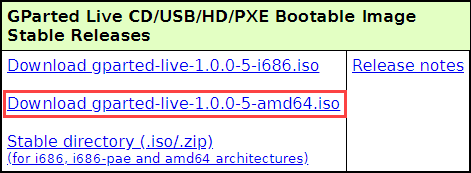

2.下载标有amd64的稳定版ISO（例如："Download gparted-live-1.0.0-5- amd64.iso"）。

3.3. 导航到:[https://rufus.ie](https://rufus.ie/)

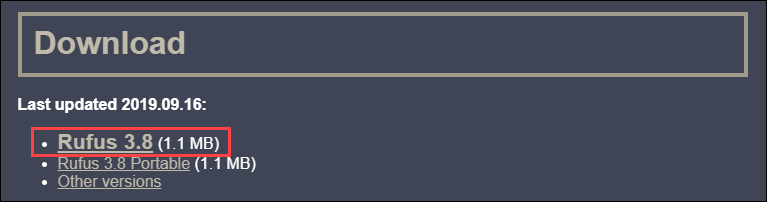

4.下载Rufus。这一下载将产生一个可执行文件（如rufus-3.8.exe）。

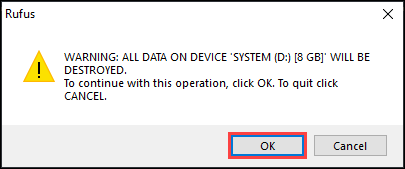

5.将你的第一个USB驱动器插入开发电脑（笔记本电脑）。注意，所有的内容将被覆盖。

6.运行Rufus的可执行程序。然后在Rufus中。

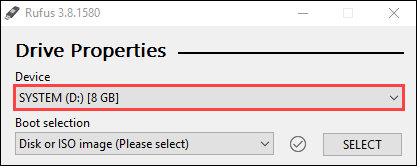

6.A 将 "Device "下拉菜单设置为您的USB驱动器。

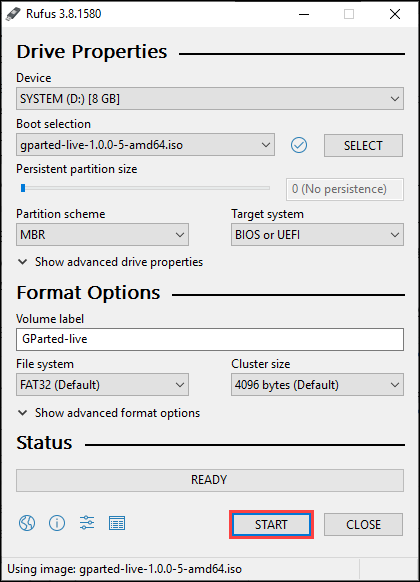

6.B 将 Boot selection "下拉菜单设置为 "磁盘或ISO镜像"。点击 "SELECT "按钮，导航到你在步骤2中下载的GParted Live ISO文件。

6.C 其余的Rufus设置可以保留为默认值。点击底部的 "START "按钮。

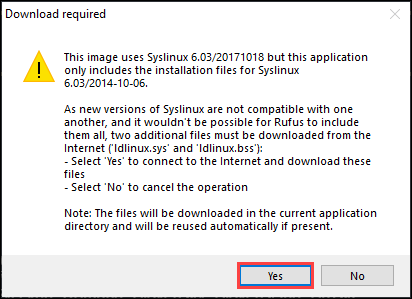

6.D 在随后弹出的窗口中点击 "是"，下载必要的Syslinux文件。

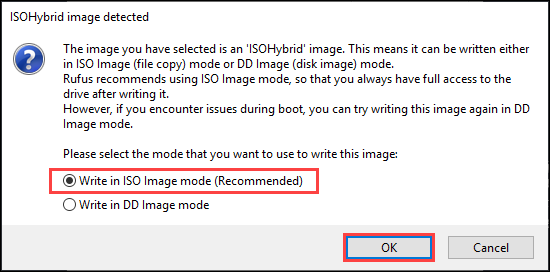

6.E 在接下来的弹出窗口中选择 "以ISO镜像模式写入（推荐）"，然后点击 "确定"。

6.F 点击最后一个弹出窗口的 "确定"。

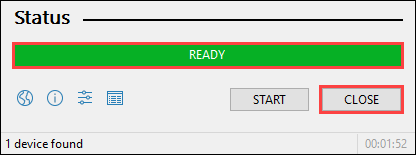

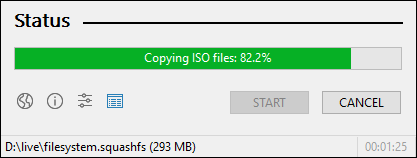

6.G 等待进程完成。一旦状态栏显示 "READY"，点击关闭。

7. 从Rufus在步骤6中准备的USB驱动器上启动B&R电脑。要做到这一点。

7.A 确定进入B&R电脑的启动菜单需要什么按键。请参考下面的图表。

7.B 给B&R电脑上电。在PC启动时，反复按USB键盘上步骤A中确定的键，进入启动菜单。

7.C 一旦你进入了启动菜单，从列表中选择USB驱动器。这将导致B&R电脑从USB驱动器启动，并启动GParted Live工具。

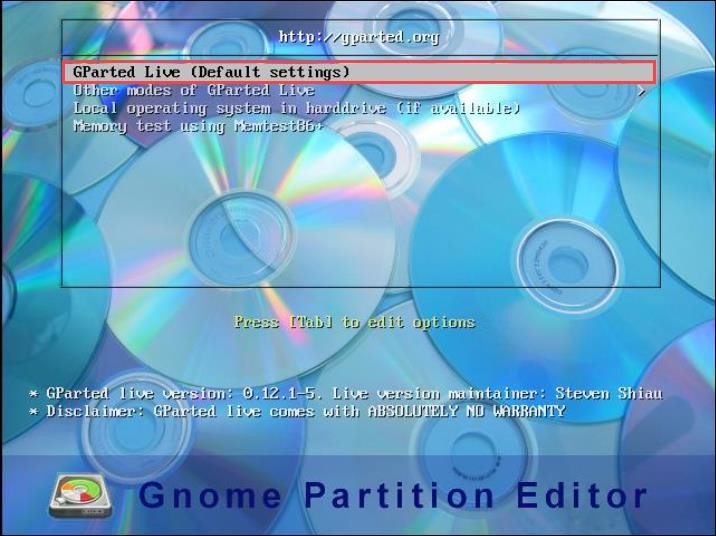

8.一旦电脑从USB驱动器启动，你将看到Gnome分区编辑器。选择第一个选项 "GParted Live（默认设置）"并按回车键。

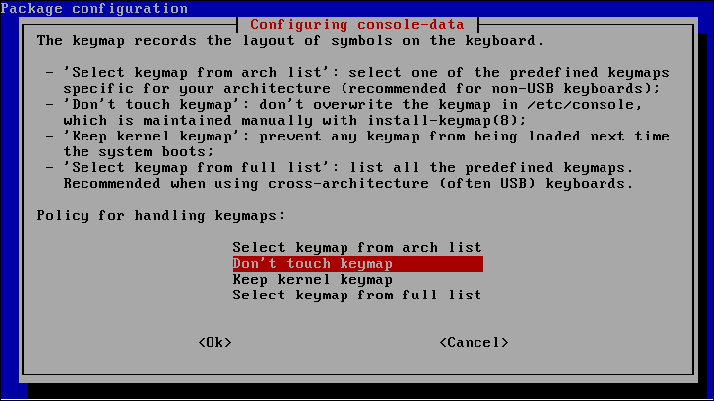

9.等待几秒钟，让下一个菜单加载。然后选择 "Dont't touch keymap "并按回车键。

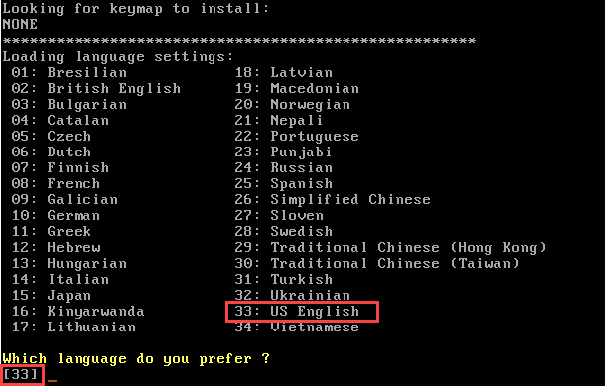

10.当问到 "Which language do you prefer?"时，按回车键选择默认值33（美国英语）。

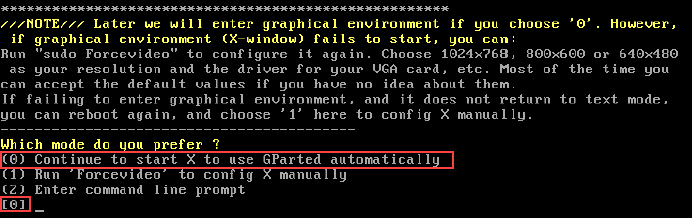

11. 当被问及 “Which mode do you prefer?”,按回车键，选择默认值为0 (“Continue to start X to use GParted automatically”).

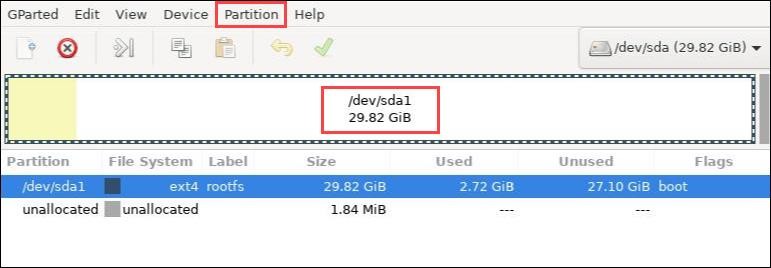

12. 接下来，GParted工具将自动加载。在主分区（/dev/sda1）上点击右键，选择 "Resize/Move"。或者，你也可以选择主分区，然后在顶部的分区菜单中选择 "Resize/Move"。

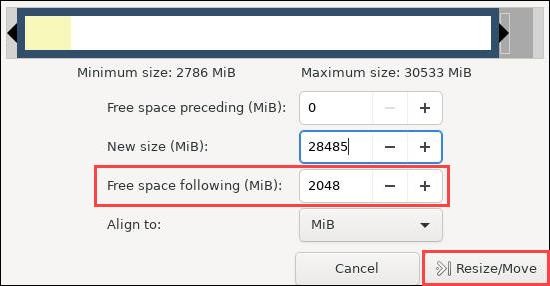

13. 将 "Free space following（MiB）"设置为至少1024MB（推荐2048MB）。然后点击 "Resize/Move"。

注意，你不能把自由空间设置得太高，以至于 "New size（MiB）"小于顶部列出的 "Minimum size"。

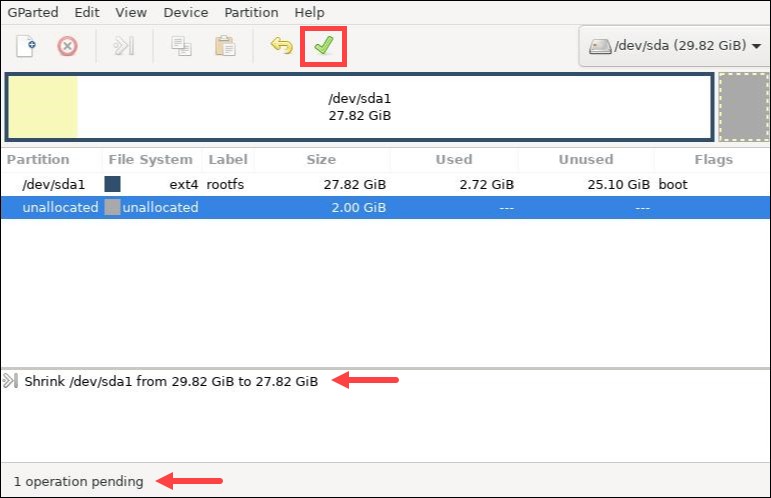

14. 之后，你会看到有一个缩减硬盘的操作正在等待中。点击顶部的绿色复选框来执行该操作。

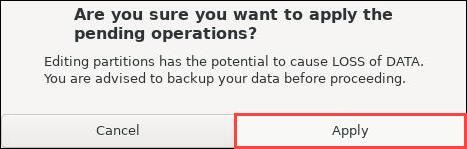

15. 点击 "Apply"，确认操作。

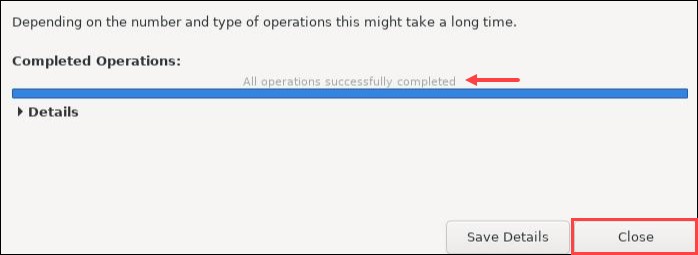

16. 片刻之后，你将看到一条信息，表明 "All operations successfully completed"。点击 "Close"。

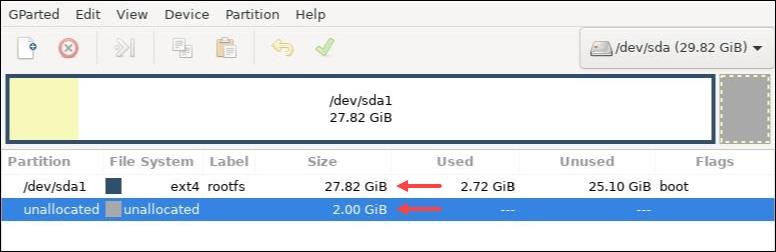

17. 之后，你会看到未分配的空间已经增加到步骤13中分配的大小。Linux分区的大小也相应减少。点击顶部最右边的方形图标，关闭GParted（未画出）。

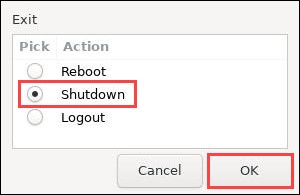

18. 双击左上方的 "退出 "图标。然后选择 "关机 "并点击 "确定"。

19. 在工控机上断电再供电，启动回到Linux并登录。



3.5 分配以太网与USB接口

B&R PC上的物理以太网和USB端口必须分配给ARembedded或Linux。它们不能被两个操作系统所访问。因此，在这一点上，你必须决定哪些接口将对应于哪个操作系统。请注意以下几点。

•至少有一个USB端口必须被分配给ARembedded。

•目前，任何集成在面板上的USB端口将始终被分配给GPOS。

•你必须使用一个分配给ARembedded的USB端口，用于你的Technology Guard加密狗。

例如，PPC2100有两个以太网端口和两个USB端口。因此，每个端口中的一个可以分配给每个操作系统。



3.6 为Hypervisor配置Automation Studio 项目

在这一点上，假定已经用相关硬件创建了一个Automation Studio 项目。

1.确认在物理视图中已经设置了正确的PC硬件。

2.2. 打开CPU配置（物理视图，右击CPU，选择 "配置"）。在底部，展开 "B&RHypervisor 配置 "并进行两项修改。

2.a 将 "激活B&RHypervisor"设置为 "开"。

2.b 将 "DRAM的大小 "设置为256 MiB和2048 MiB之间的一个值。这对应于分配给ARembedded的DRAM的数量。你的电脑上的剩余DRAM将被分配给Linux。

例如，5PPC2100.BY48-000有8GB的DRAM（参考数据手册的技术数据）。如果在CPU配置中为ARembedded分配了1GB，那么就有7GB留给Linux。

3.根据第3.5节的规划，分配以太网接口。要做到这一点：

3.a 从物理视图中，右击一个以太网接口，选择 "配置"。

3.b 通过 "操作系统 "下拉菜单将接口分配给ARembedded或Linux（GPOS）。

3.c 如果你把接口分配给ARembedded，根据应用的需要设置IP参数。这将是你用来通过Automation Studio ，连接到ARembedded的IP地址。

3.d 对所有以太网接口重复上述步骤。

4.4. 根据第3.5节的规划，分配USB接口。要做到这一点。

4.a 在物理视图中，右击一个USB接口，选择 "配置"。

4.b 通过 "操作系统 "下拉菜单将接口分配给ARembedded或Linux（GPOS）。

4.c 对所有的USB接口重复上述步骤。记住，至少有一个USB接口必须被分配给ARembedded。

任何分配给GPOS（Linux）的接口在物理视图中会显示为灰色，并以"--> GPOS "表示（直接集成在面板上的USB端口除外）。

3.7 生成Hypervisor USB安装驱动器

1.将你的第二个USB驱动器插入你的开发电脑（笔记本电脑）。任何有足够存储空间的USB闪存驱动器（USB2.0或USB3.0）都足够了。注意，在下面的步骤中，USB驱动器的所有现有内容将被销毁。请确保根据需要将任何相关的文件从U盘复制到另一个存储介质。

2. 重新编译该项目 (Project → Rebuild Configuration). 构建完成后，在弹出的窗口中选择 "Don't Transfer"。

3. 前往 “Project” → “Project Installation” → “Create USB Install Drive”.

4. 在弹出的窗口中，确认在下拉菜单中已经选择了与你的USB驱动器相对应的驱动器号。然后点击 "安装在应用程序存储器上"。然后你会看到一个弹出窗口，提醒你USB驱动器将被格式化，所有现有数据将丢失。对这个弹出窗口点击 "是"。

5. 一旦安装完成，点击 "关闭"。从你的开发电脑中取出USB驱动器。

3.8 安装B&RHypervisor 驱动程序

当你在第3.7节创建Hypervisor USB安装驱动器时，B&RHypervisor 驱动程序安装程序被自动添加到你的USB驱动器中。要进行安装。

1.将USB驱动器插入B&R电脑，并启动电脑进入Linux。

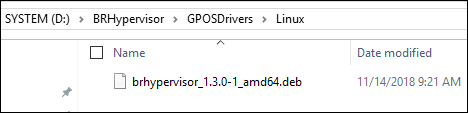

2.2. 从USB驱动器复制/粘贴Hypervisor 驱动程序安装程序到PC上（例如桌面）。安装程序将位于USB驱动器上的以下路径。

D:\BRHypervisor\GPOSDrivers\Linux

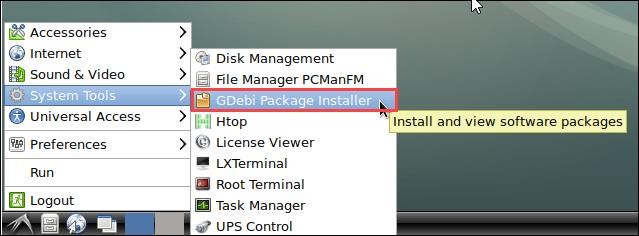

3. 通过开始菜单打开GDebi软件包安装程序 → System Tools → GDebi Package Installer:

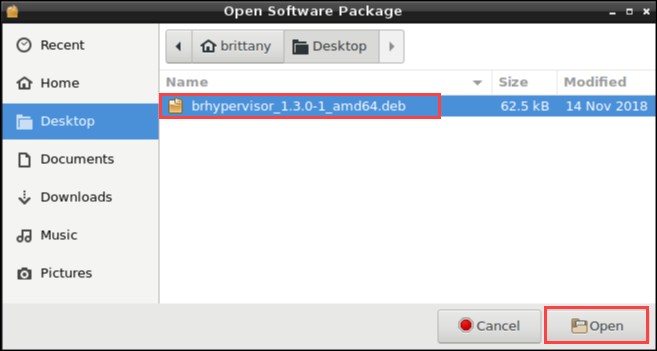

4. 进入文件→打开，然后导航到你在步骤2中复制的brhypervisor_1.3.0-1_amd64.deb文件。点击 "打开"。

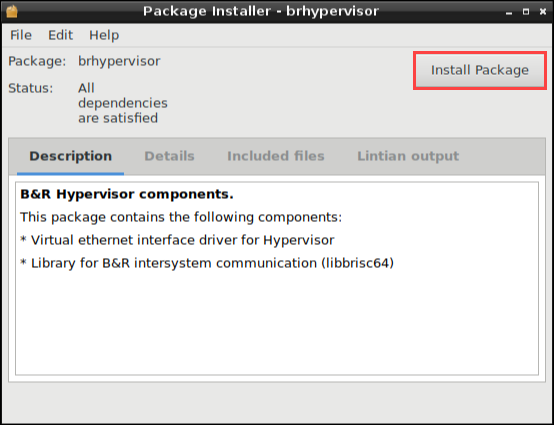

5. 点击 “Install Package”:

6. 如果/当提示时，提供管理密码。

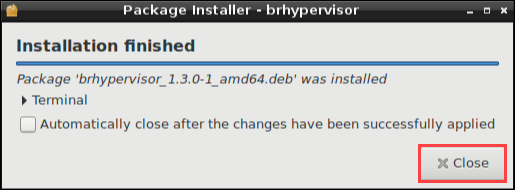

7. B&RHypervisor 驱动程序已经安装。一旦安装完成，你会看到一条信息，表明安装已经完成。请点击 “Close” and then close the Package Installer.

3.9 安装Hypervisor

现在，Hypervisor 驱动程序已经安装完毕，Hypervisor 本身以及Automation Runtime 和应用程序项目也需要被安装。要做到这一点。

1.关闭Linux并关闭B&R电脑的电源。

2.2.将第3.7节中准备好的USB驱动器插入USB端口，该端口在第3.6节步骤4中被分配给ARembedded。这一点非常重要：你必须将包含Hypervisor 安装的USB驱动器插入指定给ARembedded的USB端口。如果你将USB驱动器插入分配给Linux的USB端口，Hyper- visor将无法正常安装!

3.确定在你的电脑上进入启动菜单需要什么按键。请参考下面的图表。

4.给工控机上电。在工控机启动时，反复按步骤3中确定的键，进入启动菜单。

5.5. 进入启动菜单后，从列表中选择USB驱动器。这将使B&R电脑从USB驱动器启动。

6. 你会看到一个黑色的屏幕，上面有很多垂直滚动的白色文字。等待这个过程结束。

7. 接下来，你会看到一个有两个选项的盒子。点亮 "安装 "选项1，然后按回车键选择该选项。

8.在随后的选择框中，点亮 "安装 "并按下回车键。

9. 在最后的信息框中，按回车键触发电脑重新启动。

10. Hypervisor 安装完毕。这个过程将至少需要4分钟。电脑将重启5次。一旦安装完成，电脑将重新启动进入Linux。

如果电脑在大约10分钟后没有重新启动进入Linux，请参考第4节中的故障排除步骤。



3.10 通过Automation Studio连接到ARembedded

现在Hypervisor ，ARembedded可以通过Automation Studio访问，就像一个独立的ARembedded目标（即X20CPU）。进入 "在线"→"设置"，手动连接到你在第3.7节步骤3c中配置的IP地址或浏览目标。如果你在连接ARembedded时遇到问题，请联系B&R支持（参考第6节）。



4. 附录

4.1 附录A - 硬件特定的BIOS/UEFI设置要求

4.1.1 xPC9xx-TS77

APC910 (TS77)

•Main BIOS Version: ≥ 1.27 (menu path: Main)

•MTCX Version: ≥ 1.24

•ARemb Upgrade: ≥ F4.44

•Automation Studio: ≥ V4.4 (V4.8.2 for 5PC910.SX03-00)

•Real-time environment: Enabled (menu path: Advanced / OEM features)

•Intel Virtualization Technology: Enabled (menu path: Advanced / CPU configuration)

•Hypervisor environment: Enabled (menu path: Advanced / OEM features)

•Boot option sorting method: UEFI and Legacy (menu path: Boot / Boot configuration)



PPC900 (TS77) (除非另有说明，否则与APC相同)

•Main BIOS version: ≥ 1.26 (menu path: Main)

APC910和PPC900（TS77）的其他信息:

•Hardware support for virtualization technology (main BIOS version <1.30)

•Hardware support for hypervisor operation (main BIOS version ≥1.30) (recommended)

•目标系统不支持UEFI GPOS。



4.1.2 xPC9xx-TS17

APC910 & PPC910 (TS17)

•Main BIOS Version: ≥ 1.27 (menu path: Main)

•MTCX Version: ≥ 1.24

•ARemb Upgrade: ≥ F4.44

•Automation Studio: ≥ V4.4 (V4.8.2 for 5PC910.SX03-00)

•Real-time environment: Enabled (menu path: Advanced / OEM features)

•Hypervisor environment: Enabled (menu path: Advanced / OEM features)

关于APC910和PPC900的其他信息:

•Hardware support for virtualization technology (main BIOS version <1.16)

•Hardware support for hypervisor operation (main BIOS version ≥1.16) (recommended)



4.1.3 xPC2100

APC2100 & PPC2100

•Main BIOS Version: ≥ 1.27 (menu path: Main)

•MTCX Version: ≥ 1.13

•ARemb Upgrade: ≥ F4.44

•Automation Studio: ≥ V4.4

•Real-time environment: Enabled (menu path: Advanced / OEM features)

•Hypervisor environment: Enabled (menu path: Advanced / OEM features)

关于APC2100和PPC2100的其他信息:

•Hardware support for virtualization technology (main BIOS version <1.40)

•Hardware support for hypervisor operation (main BIOS version ≥1.40) (recommended)

•根据GPOS设置启动类型（参见Windows系统信息--BIOS模式（UEFI或以前的版本（Legacy）））。



4.1.4 xPC2200

APC2200 & PPC2200

•Main BIOS Version: ≥ 1.05 (menu path: Main)

•MTCX Version: ≥ 1.05

•ARemb Upgrade: ≥ F4.63

•Automation Studio: ≥ V4.6.2

•Real-time environment: Enabled (menu path: Advanced / OEM features)

•Hypervisor environment: Enabled (menu path: Advanced / OEM features)

•EFI device first (menu path: Boot): Dependent on GPOS Type

oLegacy Boot: Disabled

oUEFI Boot: Enabled

关于APC2200和PPC2200的其他信息:

•根据GPOS设置启动类型（参见Windows系统信息--BIOS模式（UEFI或以前的版本（Legacy）））。



4.1.5 xPC3100

APC3100 & PPC3100

•Main BIOS Version: ≥ 1.12 (menu path: Main)

•MTCX Version: ≥ 4.19

•ARemb Upgrade: ≥ B4.45

•Automation Studio: ≥ V4.4.5

•Real-time environment: Enabled (menu path: Advanced / OEM features)

•Hypervisor environment: Enabled (menu path: Advanced / OEM features)

•EFI device first (menu path: Boot): Dependent on GPOS Type

oLegacy Boot: Disabled

oUEFI Boot: Enabled

APC3100和PPC3100的其他信息:

•根据GPOS设置启动类型（参见Windows系统信息--BIOS模式（UEFI或以前的版本（Legacy）））。



4.2 附录 B - Hyperthreading

从Automation Runtime A4.71开始。 hyperthreading如果硬件支持，就可以使用。要做到这一点，必须禁用 "实时环境 "设置。这样就可以在hypervisor 系统中启用hyperthreading ，并保留实时操作所需的所有其他设置。Automation Runtime 也为hyperthreading 专门使用一个物理内核。可以在Automation Runtime A4.91及以后的版本中启用 "共享模式"。



4.3 附录 C – FAQ

下面列出了一些经常问到的问题。有关其他常见问题的列表，请参考AS帮助

Real-time operating system → Target systems → Target systems – SG4 → B&R Hypervisor → FAQ

•常见FAQ汇总

•常见安装与使用问题

•AS Help中的故障排除

•AS Help中的FAQ



4.3.1 如何卸载Hypervisor

要卸载Hypervisor ，请使用安装Hy-pervisor的同一个U盘，重复第3.10节的步骤1 - 5。从U盘启动后，你会看到下面的菜单。选择选项1 "Deinstall "Hypervisor ，然后按Enter键。卸载完成后，电脑将重新启动。



4.3.2 什么是ETHinternal？

ETHinternal是一个虚拟的以太网端口，在ARembedded和Windows之间提供连接。默认情况下，ETHinternal被配置为一个DHCP服务器。它可以用来分配IP地址给Windows侧的以太网端口（只要它们被配置为从DHCP服务器接收IP地址）。这个接口可以用来通过套接字与AsTCP和AsUDP库进行通信。



4.3.3 为什么当AR重启时，Windows会重启？

当Windows被重启时，ARembedded不会受到影响。然而，如果ARembedded被重新启动(例如，通过一个温暖的重启)，那么Windows将重新启动。发生这种情况的原因是，AR执行了电源故障，这促使GPOS也关闭。

这种行为只发生在用AS 4.4-AS 4.6开发的应用程序中。该行为在AS4.7中被证实，因此，ARembedded的重启不会触发Windows的重启。



4.3.4 如何访问mapp View的可视化？

当使用Hypervisor ，mapp View在Automation Studio 项目中的开发或配置方式没有区别。一旦项目被转移到ARembedded，mapp View可视化可以在Windows端通过使用谷歌浏览器的ETHinternal的IP地址来访问。

如果你使用外部客户端连接到mapp View，那么请连接到分配给ARembedded的一个以太网端口，并使用该ARembedded以太网端口的IP地址。如果你只能选择连接到分配给Windows的以太网端口，那么请联系B&R支持团队（第6节为访问mapp View画面所需的额外步骤。



4.3.5 为什么我不能通过传输对目标进行重新分区？

对于UEFI hypervisor 系统，有一个限制，即在系统运行时不能进行重新分区。这个限制在传统启动中不存在。请参考下面的图表。



4.4 附录 D – 故障处理提示

如果Hypervisor ，不能正确安装，请按规定顺序检查以下几点。



4.4.1 确认USB端口

确认你插入Hypervisor 安装驱动器的USB端口已经被分配给ARembedded。请参考第3.7节第4步。如果你试图在一个被分配给Windows的USB端口上安装Hypervisor ，那么安装将挂在一个黑色的屏幕上，上面有白色的文字。最后一行可能是这样的 “/OS/1 Booting runtime 0” 或 “/OS/1 I/O access blocked”.



4.4.2 重新生成USB安装盘

重复第3.8节（生成Hypervisor USB安装驱动器）和第3.10节（安装Hypervisor ）。有时这就是让Hypervisor 正确安装的全部过程。



4.4.3 尝试一个不同的U盘

重复第3.8节，但使用一个不同的U盘。确保它不仅是一个不同的U盘，而且是与你最初尝试的那个不同的品牌。然后重复第3.10节。



4.4.4 检查BIOS

确认BIOS设置是否正确（参考第3.2节）。



4.4.5 确认硬件配置

确认你在Automation Studio 项目的物理视图中为PC配置了正确的硬件。如果你没有，那么纠正错误并重复第3.8和3.10节。



4.4.6 尝试不同的USB端口

尝试通过PC上不同的USB端口安装Hypervisor 。注意，这可能需要你改变Automation Studio 项目中的一些设置，并重新生成USB安装驱动器，因为你用于安装的USB端口必须分配给ARembedded。请参考第3.7节第4步。



4.4.7 检查可用的日志文件

如果Hypervisor 不能正常安装，有三个日志文件可供查阅。

1.在U盘的根目录下会有一个名为 "install_log.txt "的日志文件。

2.在CFast卡上的一个分区的根目录下会有另一个日志文件，叫做 "log.txt"。

3.根据AR能够启动的程度，你可能能够从AS或SDM中获得AR的日志文件。

检查所有可以得到的日志，看看是否有错误或指向问题的信息。根据不同的情况，你可能只有1或2个这样的日志可以使用。如果日志中有任何不清楚的地方，请联系B&R支持团队（见第6节）并提供任何可用的日志。



4.5 附录 E - 已知问题

4.5.1 安装过程中的卡主, ARemb处于RUN/SERVICE状态

现象

•Shell（有文字的黑屏）卡在 “/OS/1 Booting runtime 0”

•操作系统不启动，但ARemb处于RUN模式，可以通过指定的ETH端口进行连接。

•在线软件比较中的差异 (Automation Studio -> Online -> Compare -> Soft- ware)

•当你通过ETH端口直接从AS下载应用程序到ARemb时，GPOS将启动。

可能的原因和补救措施

•U盘被插入工业PC的错误端口。有必要将Hypervisor 安装U盘插入分配给ARemb的USB端口（在物理视图中没有灰色显示）。

•进入Online > Compare > Hardware，检查AS中使用的HW和目标上真正使用的HW。如果有差异，解决它们



4.5.2 安装卡在30%，出现欢迎访问Buildroot的信息

现象

•在安装过程中，安装程序冻结在30%，并出现 "Welcome to Buildroot "和 "Buildroot login:"。

•重启后再开始安装，你会看到 boot loader已经存在的信息。

可能的原因和补救措施

•未分配的分区不是列表中的最后一个。有可能是用 "Free space preceding "而不是 "New size "创建的自由空间。

•Linux可能需要重新安装。



4.6 Appendix F - B&R Support

如果你在安装Hypervisor ，遇到任何本文件没有说明的问题，请联系B&R支持团队。

Email: Support.CN@br-automation.com Phone: 021-54644800
