Windows 10安装Hypervisor



注：本文介绍了在Windows 10系统环境下安装Hypervisor所需步骤，并不是一个完整的step by step操作手册，旨在梳理思路和必要条件（确认后实际安装是很快的）



step1：安装Windows 10

•确认工控机出厂Windows 10已安装，正常运行

•出厂系统自带安装ADI驱动1.0版本，如果不正常情况下没有，也没有关系

•订货时需确认Windows10是Legacy版本还是UEFI版本，UEFI版本需要AS4.7及以上才能使用Hypervisor，订货时也无法配置

•若Windows10系统无法正常运行，请参考此文档进行恢复：



step2：确认各个版本要求及BIOS设置

•参照下表确认各个版本，具体以安装时官网User Manual更新为准

•手册上均无对HW版本要求，但若HW版本过低AS中会出现没有Hypervisor选项的现象，建议更新到最新

•若是使用AS4.7以下，BIOS中需确认如下选项：Real Time Environment，V2TX，Legacy Boot开启，Boot Priority为Legacy First

•新机型如APC3100，BIOS不需要手动进行任何修改

•此处信息的详细信息请参考此处





step3：安装ADI驱动

•安装当前最新版本的ADI驱动，不需要卸载出厂时自带的ADI 1.0驱动，安装完成后不用重启系统

•因为后续安装Hypervisor虚拟驱动时，会对ADI版本有最低要求，所以总是安装最新版的就可以了



step4：检查SATA控制器驱动

•在Windows 10的设备管理器中查看IDE ATA/ATAPI Controllers使用的驱动类型

•若驱动是Intel开头(如上图)而不是s87tandard开头的，请参考此文档进行修改：





step5：磁盘分区

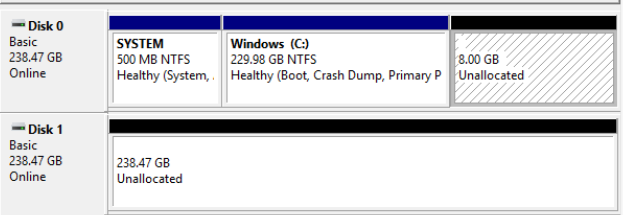

•进入Windows 10磁盘管理，在安装了Windows 10的那块磁盘末尾，划分出一块未分配分区域，建议4G或以上

•新出厂机器或Recover的机器，不会出现Shrink Volume失败的现象，若有些机器经过一系列操作出现无法划分磁盘空间现象

•可以使用Disk Genius工具来进行此分区操作，或者建议直接进行Recovery



step6：通过AS制作Hypervisor安装盘

•参考AS帮助：/ Real-time operating system / Target systems / Target system - SG4 / B&R Hypervisor / Configuration and Installation / Configuration in Automation Studio 可点击此处跳转至对应帮助页面

•如下几点需要配置：

o激活Hypervisor，分配给AR的内存大小

o分配USB，ETH

o设置AR系统的ETH IP地址。

▪AS4.8以上务必设置好，SNMP默认是关闭，不分配固定IP无法连接AR来传递程序。

o设置AR与Windows 10通信的虚拟ETH IP地址。

▪一般不需要额外调整。



step7：安装Hypervisor

•上述设置都进行完成后，重启系统，进BIOS选择启动方式，找到刚才制作的USB Drive

•等待USB中的安装程序加载，点击Install，Next

•此后全自动进行安装，期间会进行重启

•安装完成后会直接进入Windows 10，AS中设置的ETH和USB分配开始生效

•实测APC3100约需安装3分钟，旧型号可能略长在5-10分钟不等





step8：安装Hypervisor虚拟通信驱动

•这个驱动会随着AS制作的启动盘生成，也可以在AS的安装目录下找到

•AS4.4对应1.1，AS4.5对应1.2，AS4.6对应1.3。

•这个驱动的作用是建立AR系统和Windows之间的虚拟通信通道，增加了一个虚拟网卡和虚拟系统PCI设备

•所以不需要在安装Hypervisor之前就安装它，当然，也可以在安装Hypervisor之前先安装它，顺序互不影响

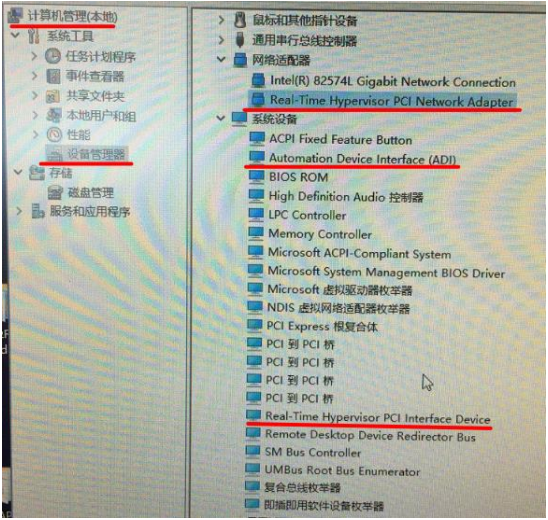

•安装完成后会在Windows 10的设备管理器中看到如下Hypervisor设备，代表安装成功，如果在没有安装Hypervisor AR系统前，先装了这个驱动，是看不到这些设备的，只有等Hypervisor安装完成后，才能看到。

•在Windows侧，打开CMD命令窗口，ping 192.168.137.1 看是否能够ping通来确认虚拟通信驱动已安装成功。

•建议此驱动在Hypervisor安装前安装。
