问题描述

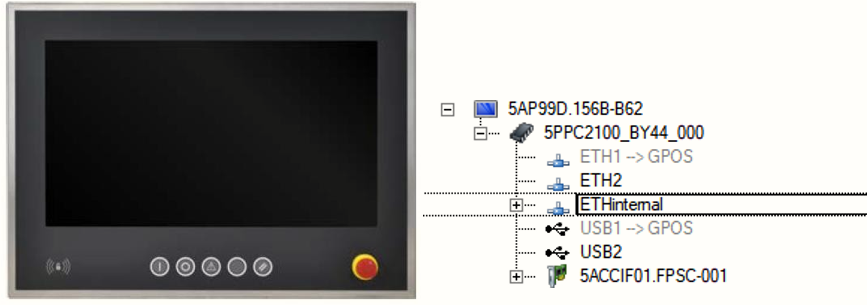

硬件配置如上图，PPC2100 使用带按钮的屏 5AP99D.156B-B62，在使用 Hypervisor 技术时无法通过VC4 的 Key mapping 方式使用面板上的按钮。
解决方法
通过 ADI OPC UA Server，通过通讯的方式读写按钮和 LED 灯变量。
1.安装 ADI OPC UA Server
在官网下载 ADI OPC UA Server 安装文件，并在 PPC2100 上安装。
在安装目录中 appsettings.json 文件中可以找到 Server 的用户名和密码，在之后的 AS 端 Client 配置时需要使用：
2.确定按钮和 LED 灯的变量 BrowsePathes
通过 OPCUA 客户端软件连接 PPC2100 的 GPOS 网口

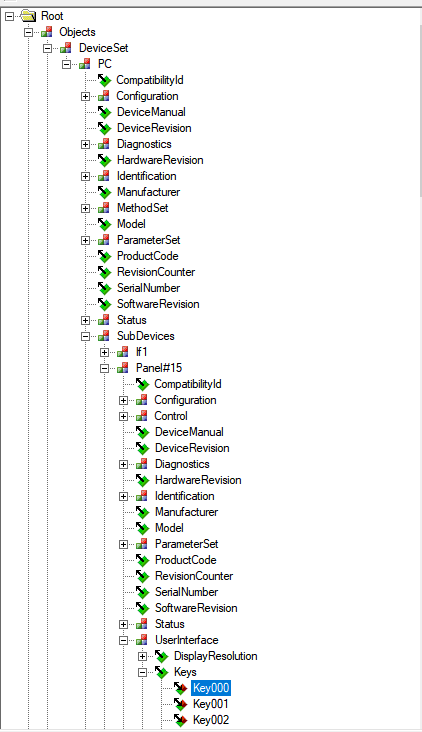

首先找到按钮所在的位置：
通过测试得到所有按钮和 LED 灯的路径：
（数据类型为 32 位整型，按钮值为 1 时为按下状态，值为 0 时为松开状态；LED 灯 0 为熄灭，1 为慢速闪烁，2 为快速闪烁，3 为常亮。）
eys/4:Key011 |
|
Button5 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:K eys/4:Key012 |
急停 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:K eys/4:Key014 |
Button1 黄灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led000 |
Button2 黄灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led001 |
Button3 黄灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led002 |
Button4 黄灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led003 |
Button5 黄灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led004 |
Button1 红灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led016 |
Button2 红灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led017 |
Button3 红灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led018 |
Button4 红灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led019 |
Button5 红灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led020 |
Button1 白灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led032 |
Button2 白灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led033 |
Button3 白灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led034 |
Button4 白灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led035 |
Button5 蓝灯 |
/0:Root/0:Objects/2:DeviceSet/0:PC/0:SubDevices/0:Panel/2:ParameterSet/4:Led s/4:Led036 |
在手册看到这个面板灯环还支持绿色，但是通过 OPCUA 或者直接在 PPC2100 的 Control Center 测试时都没有绿色的灯。
3.AS 中配置
在 PPC2100 的 Hypervisor 内部网络中添加 OpcUa_any，配置 ADI OPC UA Server 的地址和用户名密码，然后在变量通道中按照上面的表格中的地址填写 Browse Path：
最后，通过 OpcUa_any 中的 IO Mapping 连接程序变量，就可以控制按钮和 LED 灯环了：
